結構手板是什么？在產品開發過程中，結構手板作為一種重要的驗證工具，扮演著至關重要的角色。它不僅是設計師與工程師之間溝通的橋梁，更是產品從概念到實物轉變過程中的關鍵一步。本文將深入探討結構手板的定義、作用、制作工藝及其在產品開發中的應用。
一、結構手板的定義
結構手板，顧名思義，是指具有內部結構的實體模型。它根據產品的結構設計圖紙生產而成，是可裝配的、可實現真實功能的產品樣板。與外觀手板不同，結構手板不僅關注產品的外觀效果，更注重其內部結構和功能的實現。因此，結構手板在產品開發過程中主要用于驗證產品結構的合理性、裝配工藝的難易度以及模具制造工藝的可行性。
二、結構手板的作用
驗證結構設計：結構手板可以直觀地展示產品的內部結構，幫助設計師和工程師發現潛在的設計問題，如結構不合理、裝配困難等。通過對手板的測試和優化，可以確保產品的結構設計更加合理、可靠。
降低開模風險：在產品開發過程中，直接開模存在較高的風險。一旦設計存在問題，將導致模具報廢、成本增加等嚴重后果。而結構手板作為開模前的驗證工具，可以大大降低這種風險。通過對手板的測試和優化，可以確保產品設計滿足開模條件，從而降低開模失敗的風險。
提升研發效率：結構手板制作周期短、成本低，可以快速地制作出多個不同版本的樣品供設計師和工程師進行評估和優化。這有助于加快產品研發進度，提升研發效率。
三、結構手板的制作工藝

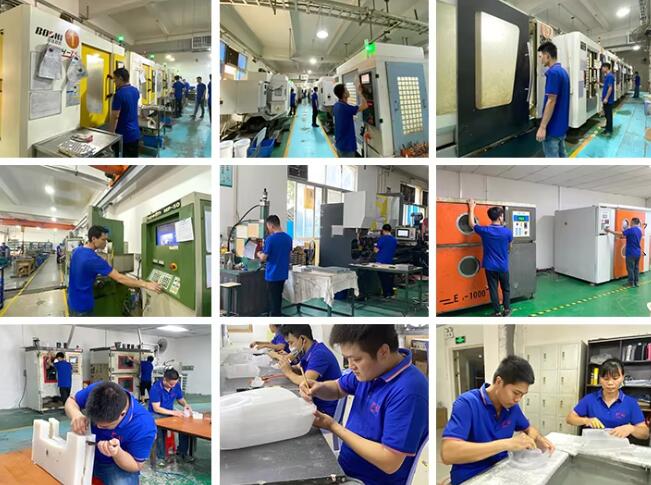

結構手板的制作工藝包括多種方法，如CNC加工、3D打印、硅膠復模等。
CNC加工：CNC加工是一種高精度、高效率的加工方式。它適用于多種材料，如塑料、金屬等。通過高速旋轉的刀具按照預設路徑切削材料，可以得到精確的結構手板模型。CNC加工的優勢在于加工精度高、能夠?qū)崿F(xiàn)嚴格的公差和細節要求。
3D打印：3D打印是一種快速成型技術，它利用數字模型逐層堆積材料來構建手板。3D打印適用于復雜結構的模型，不受傳統制造工藝的限制。它的優勢在于速度快、成本低，特別適合小批量定制和復雜零件制作。
硅膠復模：硅膠復模是一種通過原始模型制作硅膠模具，然后用液體塑料填充模具來復制手板的方法。它的優勢在于成本低、生產周期短，適合小批量生產。然而，模具的使用壽命有限，多次使用后可能會出現形變。
四、結構手板在產品開發中的應用
結構手板在產品開發過程中具有廣泛的應用。它不僅可以用于驗證產品結構的合理性，還可以用于評估產品的裝配工藝、模具制造工藝以及生產工藝。通過對手板的測試和優化，可以確保產品設計滿足市場需求和客戶需求。此外，結構手板還可以作為市場推廣、商業洽談的展示工具，為企業贏得市場先機。
綜上所述，結構手板作為產品開發中的關鍵驗證工具，具有不可替代的作用。通過合理的制作工藝和嚴格的質量控制，可以制作出高質量的結構手板模型，為產品的成功開發提供有力保障。
